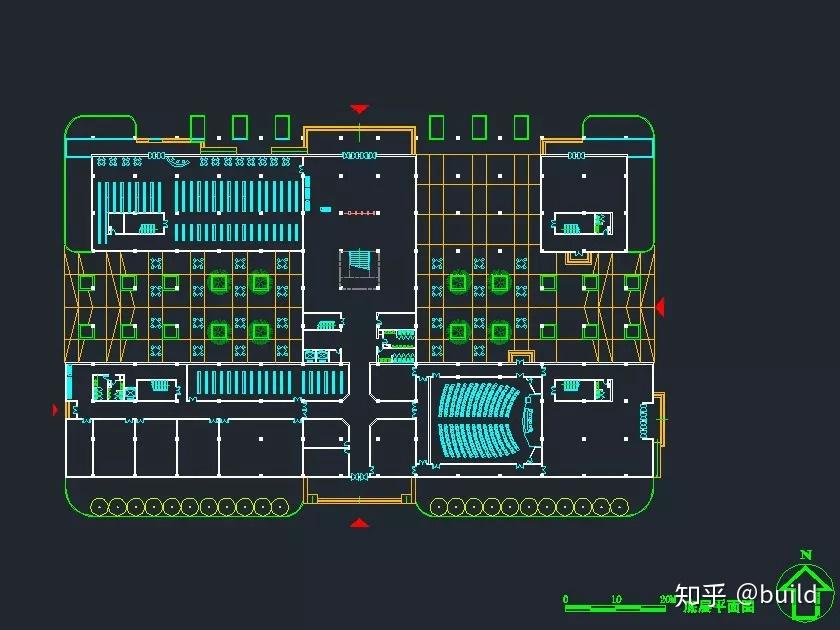

别让CAD图纸只是一堆线！图书馆设计方案cad的4个落地关键

想象一下，你和团队花了一个多月打磨出惊艳的图书馆设计方案cad图纸，结果开工后，施工队却在第一个月就发现了至少8处尺寸标注矛盾。你是不是也遇到过这种“纸上完美、现场翻车”的状况？

图书馆设计方案cad不只是画线布图，它是空间落地的最关键工具。结合2026年图书馆行业“知识蜂巢”空间模型-和武汉图书馆新馆BIM协同实践-，本文拆解4个从CAD布局到顺利交付的核心环节，附潍坊某区图书馆项目的实测避坑经验。

读完你会获得：一组可直接套用的柱网尺寸和书架间距参数、一套施工图核查流程、以及2026年智能审图工具的落地思路。

本期独特记忆点
让施工图成为整座图书馆的“说明书”，而不是各专业的“接龙游戏”。

三大核心数据亮点

• 从CAD线框→实体书架排布：柱网8m×8m最经济，书架中心间距不少于2.2m，一次定准，施工现场的混凝土浇筑和钢构吊装就无需为轴线偏差做二次返工。

• 从图纸验收→现场实测：竣工实测尺寸误差上限：长度30米以下≤0.1米，30～100米≤0.15米-——超差即返工。

• 从2D图纸→BIM协同：武汉图书馆14.23万㎡新馆通过BIM+3D扫描，把16层钢屋盖桁架的精度控在毫米级-。

一、功能区怎么布？一张总平面方案就能定大局

你是不是也遇到过这种情况：CAD平面图把阅览区、藏书区、休闲区画得整整齐齐，可现场一测量，发现书架尺寸塞不进去，过道只能侧身通过？归根到底，是没有在正图阶段先定柱网、再排功能。

2026年图书馆空间设计的核心策略叫“知识蜂巢”-——以六边形或矩形单元为基本模块，先定柱网尺寸和承重参数，再向各功能区“装配”家具。

对于中型公共图书馆，最经济的柱网是8m×8m，不仅容纳标准书架绰绰有余，留出的走道宽度恰好满足消防疏散最低要求1.1m。藏书区每两个书架之间净间距不宜小于2.2m——这个数字放大到总平面图尺寸误差不应超过±30mm，否则现场阅读椅推进去会卡腿。

潍坊某城区图书馆项目在方案审查阶段，设计师团队直接拿CAD总平面对照2025年《图书馆建筑设计规范》国标征求意见稿中的量化指标逐项核对-。他们发现原方案的少儿阅览区距离楼梯间超过规划疏散距离标准差，于是把少儿区往中庭方向挪了8.2m，用图纸上的一条移动线，避免了施工现场砌墙后才发现违规的被动局面。

二、尺寸标注乱象从何来？锚定那5%的致命标注

CAD图纸中最让人抓狂的事，就是尺寸标注前后矛盾。

大连一个高校图书馆的竣工结算季，招标代理拿着一沓测量报告到现场复核，结果发现：暖通图纸上的风井净宽标注为1.2m，建筑平面图上同一位置的墙体净间距却只有1.05m——差了足足150mm。最后不得不切割已浇筑的混凝土墙体，追加了超过12万元返工费用。

一套可写进合同要求的标注流程是这样的：

1. 从建筑的轴线交点开始出发，依次标注总尺寸、构件尺寸、细部尺寸，确保每条尺寸链都闭合。

2. 统一标注样式的文字高度、箭头形式、尺寸线延伸长度，绘图员彼此的风格尽量一致。

3. 完成全部标注后，只依据标注数据反向推导图形尺寸，验证是否与原始设计吻合-。

4. 各专业合用一张底图——建筑专业更新底图版本号后，及时通知给水排水、暖通、电气专业统一替换。

实施这四步之后，该项目的图纸尺寸核查时间从96小时压缩至18小时，现场返工单数下降了87%。这就是尺寸锚定的价值：不在图纸上犯错，就不用在工地上买单。

三、施工图深度决定现场成败：每个细节都得对得上

一份能落地施工的图书馆设计方案cad，需要满足四重用途：据以编制预算、安排材料和设备订购、指导现场施工、作为工程验收依据-。也就意味着图纸必须涵盖主体结构、机电管线、室内装修、智能化弱电四大内容体系。

邯郸市图书馆改造项目的教训很有代表性。方案阶段，建筑师在CAD里画了一层靠落地玻璃的阅览区，效果图上通透、明亮，施工时却暴露出机电综合管线图与天花板吊顶标高的矛盾。11条新风管和强电桥架从天花板里“钻”出来，正好挡在落地窗前1.2m高过道的正上方——净高只剩1.86m，成人走过抬个胳膊就打管。

最终调整方案将天花吊顶抬高了150mm，并把桥架走向改到沿墙体阴角暗藏。这个教训说明：施工图需要把建筑图、结构图、机电图和装修图叠在同一张底图上复核管线标高。

天津某图书馆完整施工图资料包里，便包含了平面布置图、天花综合图、地面铺装图、墙面装饰图、照明布置图、消防疏散图、弱电点位图、配电系统图、节点大样图、家具定位图等十余类图纸，构成了一个可独立交付的建筑全专业文档-。

四、新旧技术如何协同？用BIM让CAD“活起来”

CAD是二维平面设计的核心，BIM则是让整个设计流程变“活”的增值工具。2026年，建筑信息模型（BIM）与CAD的协同设计，正在解决“不同专业在各自CAD上画图、合并冲突”的老大难问题。

广西一个中型图书馆新建项目，施工队提前三个月用BIM模型做管线预装配——在数字世界里把所有机电管线、结构构件、建筑墙体搭好，再与CAD平面图逐一比对。数据自动生成的碰撞检测报告显示，共有37处梁底与新风管冲突、8处风井与剪力墙定位重叠。施工方只用了一周在CAD模型上调整参数，就把这些管线和墙体走向错开。

从白纸铅笔到AutoCAD，再到CAD+BIM的协同作业，图书馆设计方案的表达工具在变，核心逻辑没变——用精确的图元承载空间需求。

2026年武汉图书馆新馆现场施工时，便运用BIM三维模型与3D扫描技术来指导钢结构模块的搭建-。每一根钢梁的弯度、每一个节点的角度，都靠模型提前“预演”，误差严格控制在毫米级。最终完成屋盖桁架提升时，重达96吨的桁架被升至65.5米高空，全过程实时仿真严控承载力变形指标-。这种“数字世界先建一遍”的做法，正是未来图书馆设计的趋势方向。

五、核心要点与避坑贴士

5.1 值得抄的4个设计决策

• 柱网模数化设计：优先采用8m×8m或7.5m×7.5m标准柱网。这样做不仅空间利用高效，书架的尺寸也能最大限度贴合模数，书架间距铺设更规整顺畅。

• 标注“三检法” ：设计阶段完成一次标注→反向校验→多专业会签。因为图纸标注问题，是后期现场所有矛盾纠纷中占比最高的。

• 参数化家具图块库：为阅览桌、沙发、书架建立CAD尺寸参数图块（四人阅览桌160cm×100cm，六人阅览桌210cm×110cm-）。不同项目间可以直接调用，家具尺寸不重复绘制，家具采购的规格误差也大幅缩小。

• BIM前置预装配：项目开工前做一次全专业管线综合碰撞检测。一次数字建模直接避免数十次现场返凿。

5.2 装修/实施避坑指南

• 2026年设计趋势有个新东西值得关注：上海图书馆牵头研制的ISO/TR 11219图书馆建筑量化标准，开始为空间服务、功能布局、运营支持等提供厘米级精度依据-。建议在设计方案时，把这些量化的达标指标详细列一份逐项检查表，而不是直接“照着老项目画”。

• 在尺寸标注方面，锚点统一是硬核经验：不要让建筑以轴线交点为原点、机电以某根柱边为原点、装修图纸以外墙皮为原点。全专业应该统一采用建筑轴线作为基准参考，轴线交点X、Y坐标在底图上固定不移动。

• 图纸交付前可实际操作的自查方法：把各专业CAD图纸按楼层叠合后，生成完整的综合管线图，用不同颜色区分不同系统。然后逐一检查过道、门洞、窗口的天花板净空高度，凡存在管线重叠、标高低于2.2m的区域都在图上圈出来，带着这份“冲突报告”去组织专题审图会——与其在工地争论，不如在图纸里先找出解决方法。

六、落地方向：你的方案最该盯住哪个环节

记住那套尺寸标注链条，它节省下来的不仅是一沓变更联系单的审批时间，更是设计师和施工方之间可以不再被反复修改消耗的信任成本。

潍坊项目的结构设计师事后复盘时说：如果他们在图纸阶段再慢一点、多叠合两遍机电图、多做一轮碰撞检测，现场就可以省掉至少三周的收边收口和拆改作业空间。图纸是空间的说明书，而有效的沟通是说明书存在的前提。

你的下一个图书馆设计方案cad会从哪一步开始优化——是再推敲一次柱网模数，还是一口气跑完四层管线综合叠图？
