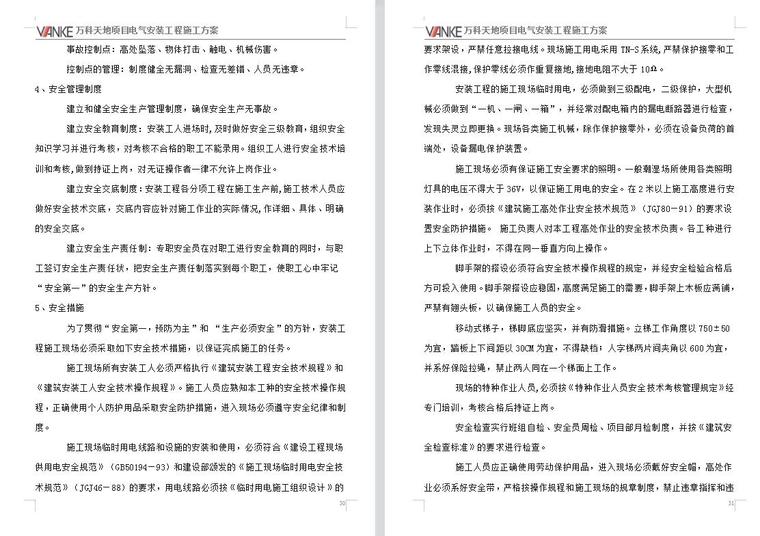

想象一下，方案通过了审核、柜子也进场了，安装才发现——线缆孔对不上现场预留的接口，偏差足足15厘米；运维人员想检修，发现手根本伸不进去。你是不是也遇到过这种“图纸一张纸、落地一身汗”的窘境？电气组织设计方案的成败，从来不在纸上，而在现场。
本文聚焦电气组织设计方案的全流程编制要点，从深度勘查、负荷计算到安装验收，把“纸上方案”变成“现场可用”的工具。全文分为六个板块：首先是一组关键数据让你心中有数，接着用四个核心场景讲透全流程要点，最后给出3个值得抄的设计决策和3条避坑贴士。如果你想少走弯路、减少返工、让方案真正指导现场施工，这篇文章值得你读完。
本期独特记忆点：好的电气组织设计方案，应该像一本看得懂的操作手册——现场员工照着干、安全员放心查、审图师挑不出刺
三大核心数据亮点：从“走马观花”到“逐点测量”，现场勘查深度提升后，方案与现场的吻合度从不足60%→95%以上；从“随便套规范”到“按实际负荷计算”，设备选型精准度提升后，前期投资可节省15%～20%；从“图纸只管画”到“全程跟踪服务”，电气组织设计方案真正变成一个动态工具，施工变更减少30%左右。
板块一：从走马观花到逐点标记——现场勘查是方案的底气
你是不是也见过这样的方案——用电平面图上的电源位置和施工现场对不上，接地装置的布置根本没法落地？这不是设计人员的水平问题，而是方案压根没去现场。
无锡市滨湖区建设工程安全监督站曾在工程质量通报中点出一个现象：不少用电组织设计的编制人根本没有到现场勘察，纯粹凭经验画图，导致方案针对性和指导性极差-12。问题出在哪儿？现场勘踏不全面，甚至根本就没去过现场，方案自然成了纸上谈兵-17。
一个负责任的电气组织设计方案，现场勘查至少要搞定三件事：第一，拿激光测距仪把配电柜安装位置的长、宽、高和周边障碍物距离精确到厘米级别-45；第二，确认甲方提供的电源位置和路径上有没有现有电缆、管道、建筑物基础等实际障碍；第三，把所有用电设备的容量、数量和空间分布摸透，这是后续负荷计算最基础的输入。
柳州一个多层厂房的改造项目中，设计方在勘察阶段就发现一楼电缆井附近有一段混凝土横梁净高只有1.95米，配电柜如果按图纸尺寸1.8米高进场，柜顶距离梁底只剩15厘米，完全没有吊装和接线操作的空间。这个发现让方案在设计阶段就把配电柜调整到了另一面墙，避免了一次至少3万元的回厂改造损失。这个细节说透了：现场勘查不只是看一眼，而是要站在每一个将来要安装设备的位置上，模拟一遍“柜子怎么搬进来、线怎么接上去、人怎么站得下”。
板块二：避开“复制粘贴”陷阱——你需要的是一份定制的方案，不是一份套模板的作业
电气组织设计方案的另一个隐形痛点是“复制粘贴”。在节奏紧张的工业项目中，复制以往的设计方案是常态，这看起来效率高。但不同车间的环境，比如普通车间和化工车间，风险条件完全不同；不同地区的维护习惯，也有差异。适用于大宗化工的方案，未必适用于精细化工-41。一个照搬过来的方案，往往是运行三年五年后才露出隐患。
编制电气组织设计方案时，以下几个参数绝对不能“抄别人的”：当地的电网容量限制和供电半径、用电设备5台及以上或总容量50kW以上时必须编制临时用电方案-17、接地电阻实测值必须小于4Ω（部分地区要求1Ω）。
编制方案之前，请先搞清楚你所在的行业适用哪些具体规范。强弱电改造项目可以参照《建筑电气工程施工质量验收规范》GB50303-2015等国家标准-32。2026年有一个重要更新：《民用建筑直流配电设计标准》T/CABEE 030-2022的修订版自今年6月1日起实施，新标准编号为T/CABEE 030-2026-31。如果你的项目涉及直流配电，这份新标是第一道门槛。拒绝盲目套用，拒绝凭经验拍脑袋，方案的每一个数据都必须有出处。
板块三：负荷计算不是猜谜——做对了省15%，做错了翻工翻到哭
很多项目把负荷计算当成“用经验法毛估一下”的事。结果呢？变压器选了偏大，电缆尺寸定得过粗，采购成本直线上升；或者反过来，变压器容量不足，投产半年就得增容改造。好消息是，精准的负荷计算并非难事。
在正式投入使用时，需要先拿到所有用电设备的技术参数作为计算基础。将设备按连续运行、短时运行、间歇运行分类，再分别应用于需要系数法和二项式法完成定量计算-12。计算完成后，就是选变压器、确定电缆截面、画出配电系统图了。从精算到选型，这一步的价值往往被低估——一个中等规模的项目，负荷计算精准与否，电气投资的差距可达到15%~20%。
贵州遵义烟草公司的一个清洁能源项目，从设计到投产仅用了210天，关键是方案阶段把用能模式和配电设备匹配度算到了位，大大压缩了后续的调试和变更流程。还有一个真实的教训：某食品加工厂扩建，施工方直接“复制”了老厂的配电方案，没做现场负荷计算。结果新车间投产第一周，总配电箱连续跳闸4次，排查发现是新增的自动化设备启动电流过大，电梯、空调和包装线同时开机就把1000A断路器顶到了过载。最终只能花14万紧急改造线路、更换断路器。这就是不认真做负荷计算的代价。
板块四：从安装到调试——图纸落地的那一刻，才是方案价值兑现的时刻
图纸绘制完毕，方案验收合格，但这还不是终点。在现场安装调试阶段，电气组织设计方案的真正考验开始了——方案与实际施工的偏差，往往在这个阶段暴露得最明显。
配电柜和电控箱安装时，经常出现几种情况：进线孔位置与现场预留接口偏差十几厘米；断路器的操作手柄被相邻柜体挡住，无法正常合闸；接线端子密集排列，没有预留螺丝刀的操作空间-45。这些“小问题”一旦出现，大多只能在现场“打补丁”——加装过渡线槽、重新开孔、调整柜体位置，每一种都意味着额外的工日和成本。
最实用的解决方式是推行“三维对照法”，即在设计阶段把电气模型、现场机械模型和建筑模型放在一起做干涉检查-45。在方案评审阶段，组织机械、电气、工艺、生产维护等多方代表共同审查，重点讨论安装可行性、维护便捷性和安全性-45。还有一句老生常谈但很管用的话：方案交付后，设计人员最好在安装调试期间至少去1~2次现场，亲眼看看柜子有没有卡住、线有没有接对、操作人员能不能正常使用——这个过程积累的经验，是下一次方案比这次更好的唯一途径。
最后一个环节是验收。记录每一条回路的绝缘电阻值、接地装置的实测数据、巡检和维护的具体要求。好的电气组织设计方案从来不是一份交出去就完了的文件，而是一本将来3~5年运维人员用来排查故障的工具书。
值得抄的3个设计决策
第一，在方案阶段就预留20%的回路备用容量，避免后期增容时翻箱倒柜找人增容改造。为什么？因为设备和生产线每年都在增加，今天刚好够用，三年后可能差得远。怎么预留？配电柜内设置备用出线开关，线槽填充率控制在40%以内-45。
第二，所有接地装置的设计必须有实测值支撑，不能凭经验“大概其” ，这是安全底线。为什么？接地电阻过大，漏电保护就成了摆设。怎么测？要求做接地电阻实测，并在方案中写明每个接地点的实测标准值。
第三，把长期维护纳入设计考量，比如配电室预留检修通道宽度≥0.8米、柜体深度≥600mm的至少留出柜前操作空间、柜内照明单独设回路-45。为什么？一个难以接近的设备位置，每一次检修都是安全隐患和效率损失。怎么做？在设计评审会上专门花30分钟讨论“这个零件坏了怎么换”。
装修/实施避坑指南
第一条（新知）：2026年有一个新趋势是模块式的电气设计方案正快速普及。电力行业的一个案例显示，有的检修方案已细化为9个标准模块和18个管控清单，每个清单都有明确的检查标准和验收结论，从安全工器具是否在检验周期内到接地线装设位置是否准确，全部有据可查-60。这种“清单化”的思路完全可以延伸到电气环节的管理和验收中——把原本模糊的“保证安全”变成具体的“检查以下3点是否正确”。现在大中型项目的主流做法在方案中同步附上一张验收清单，核对一项打一个勾，细节就不容易落下了。
第二条（工艺建议）：千万别在图审阶段匆匆过了就以为万事大吉。选择配电设备时，建议坚持“断路器+接触器+热继电器”的经典电机回路配置，新增加的同类负荷可以直接复用，后期扩展几乎零成本-。布线时强弱电分离，分舱走线减少信号干扰，这一条看似老生常谈，但在线槽里真正做到的方案不多。
第三条（验收方法）：在配电系统安装完毕且尚未正式送电时，必须用500V兆欧表逐条测试各馈出回路的绝缘电阻并做详细记录-45。这不仅是规范GB50303-2015的要求，也是将来排查接地故障时最可靠的数据源。同时，模拟各类故障保护动作，如过载、短路、漏电等，逐一验证保护装置动作的准确性和选择性，确保一旦出故障它“该跳的一定跳、不该跳的一定不跳”。
好的电气组织设计方案从来不是一个模板——它是一个不断被现场“查漏补缺”、被操作人员“顺手优化”的活工具。你愿不愿意把下次电气改造的设计费，真正花在让方案走出图纸、落到实处的那些细节上？
你的电气组织设计方案会先从勘察现场的哪几步开始？
